НЧ усилитель на микросхеме TDA2030

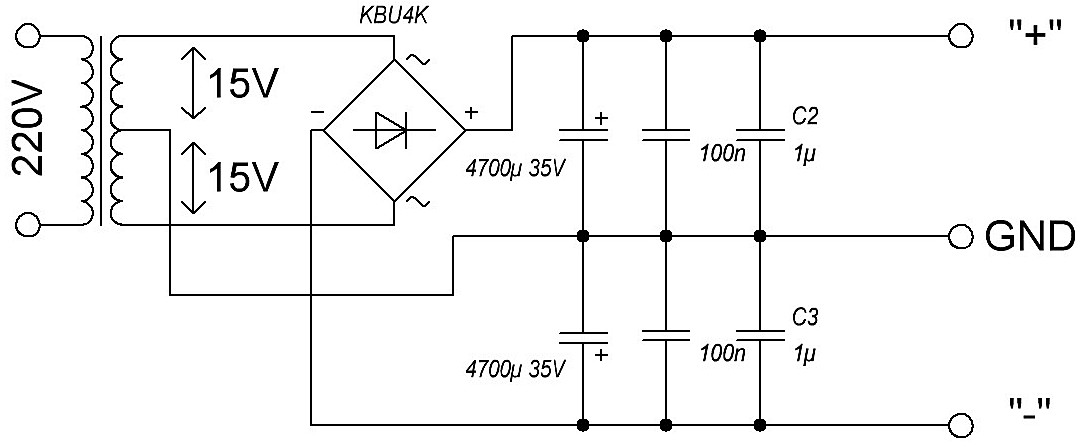

| Основные характеристики микросхемы TDA2030 Напряжение питания: от ±4.5V до ±25V (двух полярное) Потребляемый ток: 90 мА max при 0 V на входе Выходная мощность: 18 Вт при U пит ±18 В, 4 Ом и d = 10 %, 14 Вт при U пит. ±18 В, 4 Ом и d = 0.5 % Диапазон воспроизводимых частот: 20Гц. - 80 КГц. Схема усилителя на TDA 2030:  Мостовая схема:  Питанием служит двухполярный источник напряжения на 18 вольт с током нагрузки 1А на каждое плечо. То есть ищем транс вольт на 30 во вторичке с отводом от середины. Блок питания:  Печатная плата разработана для стерео усилителя (2 канала по 14W) но установкой перемычки может быть переведена в мостовое включение с мощностью 28W если вы захотите ее использовать для усилителя сабвуфера. Плата односторонняя размером 95 х 78 мм.  Микросхему же обязательно садим на радиатор, который берем из згоревшего блока питания компьютера или где то еще по таким же размерам. | |
